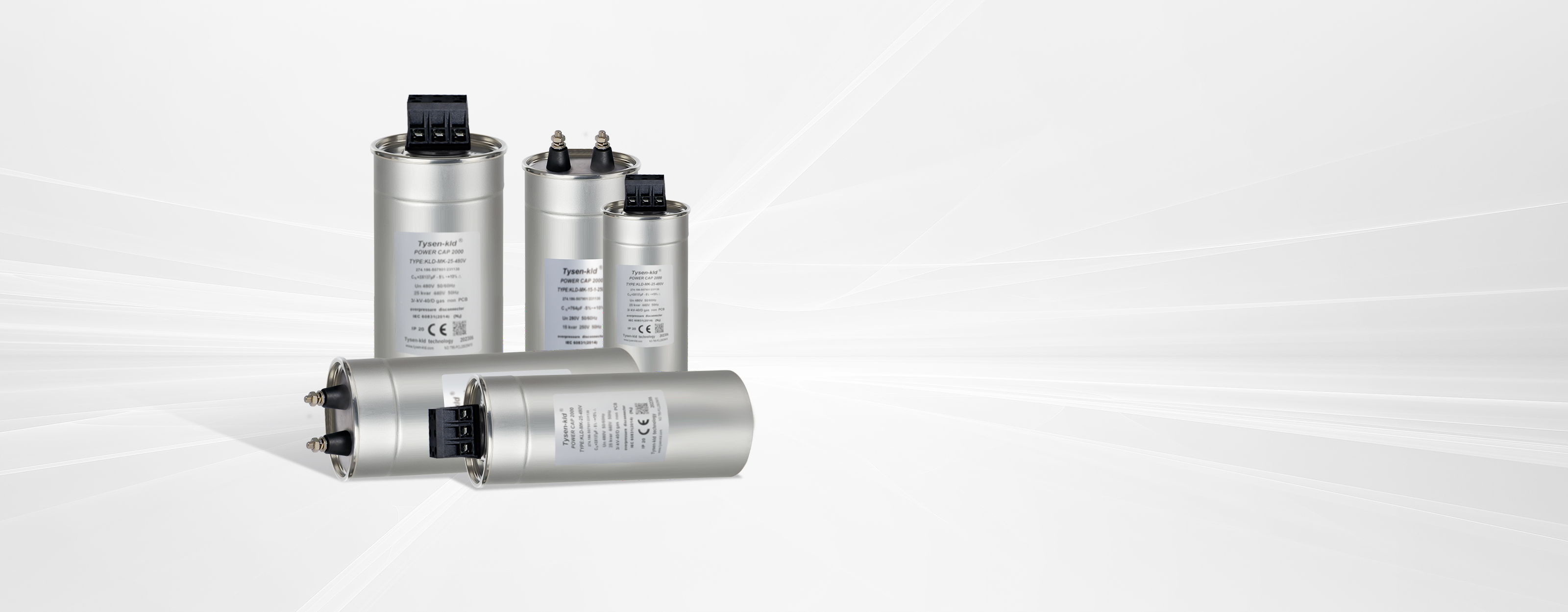

KLD-MK系列
低壓電力電容器
一種創新的充氣型自愈式防爆電容器，安全和環保技術的結合，更低的損耗，更小的尺寸。
產品概述
NPM3000-D電力監控系統(Power Monitoring System)是一種專門用于監測和管理電力系統的監控系統。它可以實現對電力系統各個設備的實時監測，及時發現電力設備故障，避免故障擴大造成嚴重后果。該系統具有多種功能，電力數據采集與處理：電力監控系統能夠采集電力系統中的各種數據，包括電壓、電流、有功功率、無功功率、頻率等。這些數據被采集并經過處理，可以方便的查看和分析電力系統的運行狀態。
電力設備狀態監測：電力監控系統能夠?qū)崟r監測電力設備的運行狀態，如變壓器、儀表、直流屏、綜保、斷路器等需要監測的設備。當設備出現異常時，系統能夠及時發出報警信息，提醒運維人員及時處理。

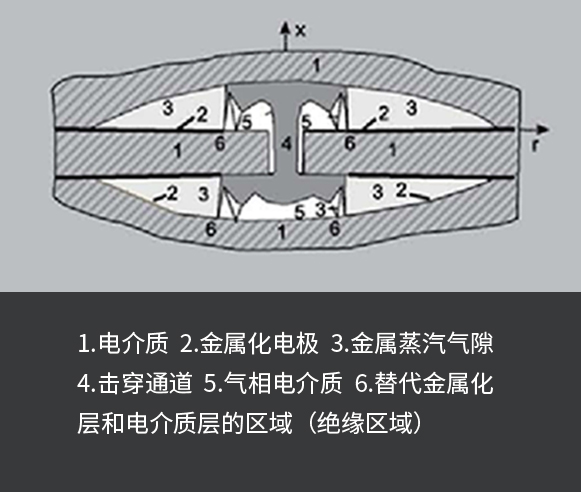

優異的自愈合性能
采用漸變金屬層的蒸鍍工藝，兼顧載流能力與自愈性能的均衡特性
電容器繞組介質采用漸變式金屬化聚丙烯薄膜，通過局部擊穿，蒸發金屬顆粒，重新形成絕緣區，使電容器自我隔離故障點，繼續正常工作，達到自愈功能。同時因擊穿導致的容量損失極少，可忽略不計，不影響電容器的正常使用。

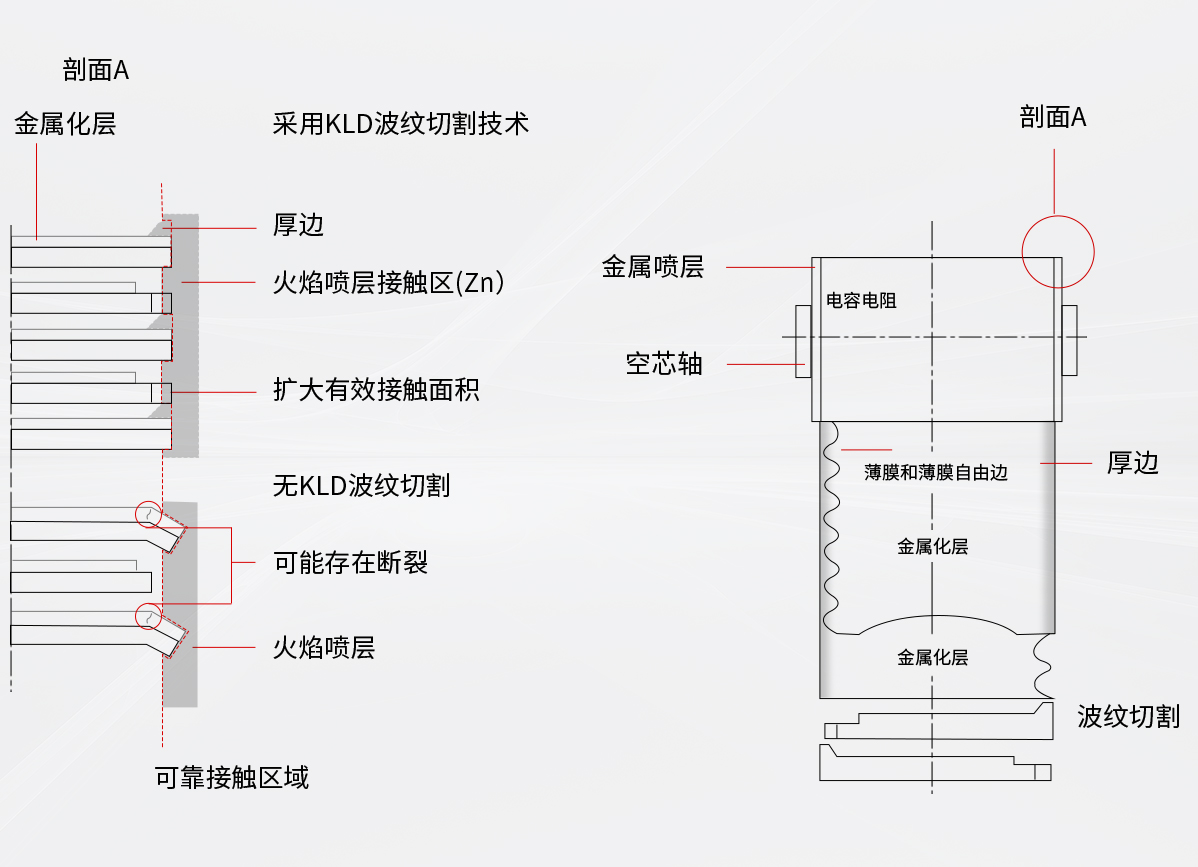

邊緣加厚及波紋切割技術
采用邊緣加厚及波紋切割技術的繞組，可以增強噴金顆粒與金屬化層的連接可靠性
電容器采用薄膜厚邊加強技術，可提高噴金面與電極的可靠連接。內部薄膜采用波紋、平滑相結合的切割方式，可使元件與金屬噴層間產生最大的有效面，提高浪涌電流抑制能力。
特殊的噴金工藝
突出的耐浪涌沖擊能力，確保端子與繞組之間的低電感連接
我們通過高速的噴金技術，將細小的鋅粉顆粒打入到元件端面，并形成細膩的噴金面，便可引出電極，在整個過程中，每個繞組嚴格控制噴金層的厚度及表面平整度，實現損耗低、性能穩定、使用壽命長。

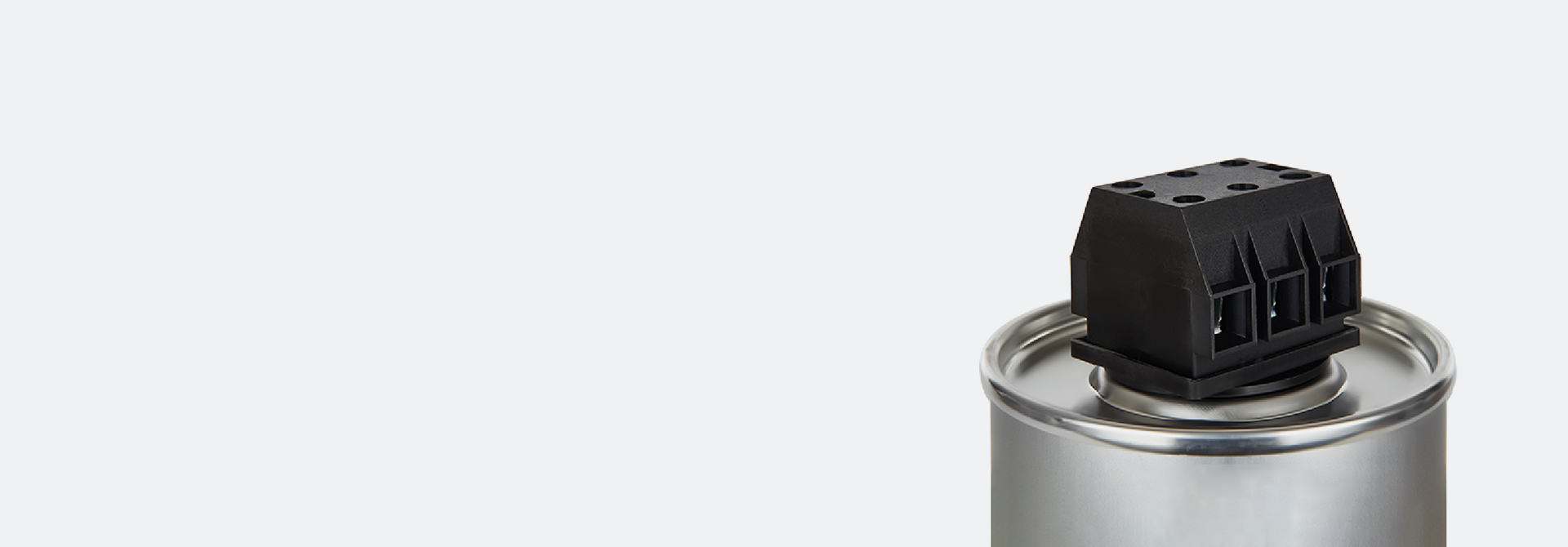

更多安全性考慮
考慮利于用戶使用的安全措施，預防事故與接觸
根據GB12747/IEC60831的標準，每臺電容器都嚴格通過出廠例行試驗，每臺三相電容器端子都配置可以預防意外手指與帶電體接觸的端蓋，并配備放電電阻，很好的保護現場工作人員的人體安全。

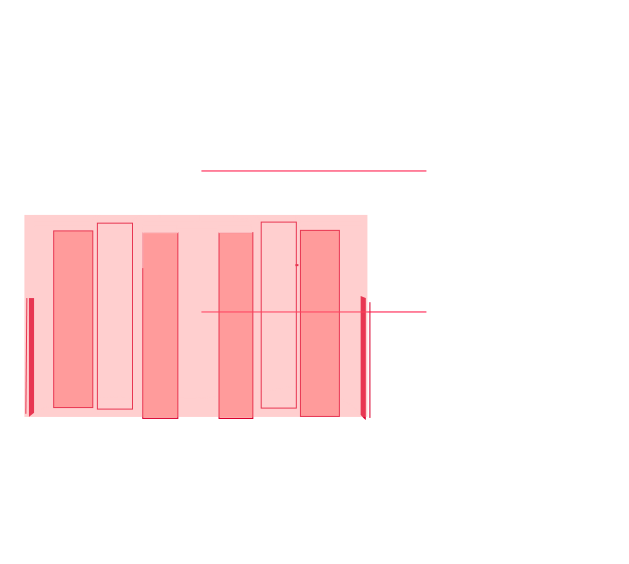

高效的過壓分離技術
通過“壓力釋放技術”讓電容更安全
KLD-MK系列電容器采用圓柱形鋁罐外殼，內部具有“壓力釋放結構”。通過向上推起電容器的頂部，從而達到釋放壓力的目的。同時內部金屬導線被拉斷，有效阻礙電流流過，切除電容器。
技術參數
| 額定電壓 | 230~1000V，50/60Hz |
| 過電壓 | 1.1Un（長期），1.15Un（30min），1.3Un（5min） |
| 過電流 | 2.0In |
| 浪涌電流 | 500In |
| 電容容差 | ±5% |
| 電介質 | 優質聚丙烯薄膜 |
| 灌注材料 | 惰性絕緣材料氣體，氮?dú)?/td> |
| 介質損耗 | ≤0.1W/kvar |
| 安全特性 | 干式技術，過壓分離器，自愈合 |
| 放電時間 | 帶放電電阻，50s放電到50V以下 |
| 外形結構 | 圓柱形鋁制金屬外殼，底部設有安全螺栓 |
| 環境溫度 | -40/D；最大溫度+55℃ ，日平均最高+45℃，年平均最高+35℃，最低-40℃ |
| 冷卻方式 | 自然冷卻或強迫冷卻 |
| 安裝位置 | 任意位置，底部螺栓接地 |
| 相對濕度 | ≤95% |
| 海拔高度 | 常規2000米(更高海拔可定制) |
| 防護等級 | IP20，室內裝配（與封蓋一起裝配，滿足IP54） |
| 使用壽命 | ＞200000h |
| 技術標準 | 遵循GB12747、IEC60831、VDE0560-46/47 |
選型表
| 型號 | 容量 | 損耗（W/kvar） | 設計使用壽命 |
| 單相 | |||
| KLD-MK-5-1-280V | 5 | ≤0.1 | 200,000 |
| KLD-MK-10-1-280V | 10 | ≤0.1 | 200,000 |
| KLD-MK-15-1-280V | 15 | ≤0.1 | 200,000 |
| KLD-MK-5-1-300V | 5 | ≤0.1 | 200,000 |
| KLD-MK-10-1-300V | 10 | ≤0.1 | 200,000 |
| KLD-MK-15-1-300V | 15 | ≤0.1 | 200,000 |
| 三相 | |||
| KLD-MK-12.5-480V | 12.5 | ≤0.1 | 200,000 |
| KLD-MK-15-480V | 15 | ≤0.1 | 200,000 |
| KLD-MK-20-480V | 20 | ≤0.1 | 200,000 |
| KLD-MK-25-480V | 25 | ≤0.1 | 200,000 |
| KLD-MK-30-480V | 30 | ≤0.1 | 200,000 |
| KLD-MK-12.5-525V | 12.5 | ≤0.1 | 200,000 |
| KLD-MK-15-525V | 15 | ≤0.1 | 200,000 |
| KLD-MK-20-525V | 20 | ≤0.1 | 200,000 |
| KLD-MK-25-525V | 25 | ≤0.1 | 200,000 |
| KLD-MK-30-525V | 30 | ≤0.1 | 200,000 |
技術參數
-
額定電壓：230~1000V，50/60Hz
過電壓：1.1Un（長期），1.15Un（30min），1.3Un（5min）
過電流：2.0In
浪涌電流：500In
電容容差：±5%
電介質：優質聚丙烯薄膜
灌注材料：惰性絕緣材料氣體，氮?dú)?/p>
介質損耗：≤0.1W/kvar
安全特性：干式技術，過壓分離器，自愈合
放電時間：帶放電電阻，50s放電到50V以下
外形結構：圓柱形鋁制金屬外殼，底部設有安全螺栓
環境溫度：-40/D；最大溫度+55℃ ，日平均最高+45℃，年平均最高+35℃，最低-40℃
冷卻方式：自然冷卻或強迫冷卻
安裝位置：任意位置，底部螺栓接地
相對濕度：≤95%
海拔高度：常規2000米(更高海拔可定制)
防護等級：IP20，室內裝配（與封蓋一起裝配，滿足IP54）
使用壽命：＞200000h
技術標準：遵循GB12747、IEC60831、VDE0560-46/47
選型表
單相
-
容量：5
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：10
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：15
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：5
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：10
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：15
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
三相
-
容量：12.5
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：15
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：20
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：25
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：30
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：12.5
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：15
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：20
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：25
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
-
容量：30
損耗（W/kvar）：≤0.1
設計使用壽命：200,000
