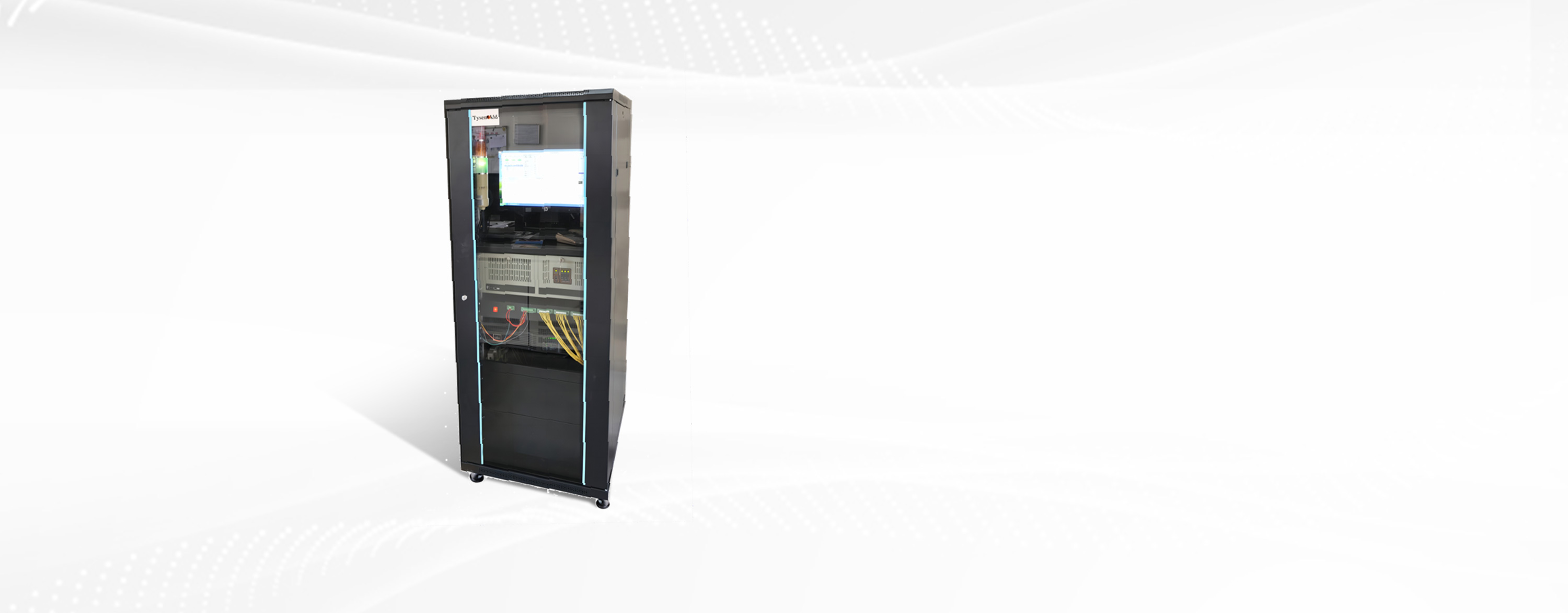

KLD-DTF系列

分布式光纖在線溫度監測系統

實現對電纜進行連續溫度監測，測量距離在幾公里到幾十公里范圍，空間定位精度達到米的量級。

產品概述

KLD-DTF系列分布式光纖在線溫度監測系統采用拉曼光譜效應，光纖所處空間各點溫度場調制光纖中傳輸?shù)墓廨d波，經解調后實時地顯示光纖所在空間的溫度值?；诠鈺r(shí)域反射OTDR技術，實時測量空間溫度場分布，連續測量光纖沿線處的溫度，測量距離在幾公里到幾十公里范圍，空間定位精度高，適用于需要連續多點測量的場合。

系統具有防燃、防爆、抗腐蝕、抗電磁干擾、精度高、數據傳輸及讀取速度快、自適應性能好等優點，在有害環境中使用安全，可實時快速線性測溫并定位。

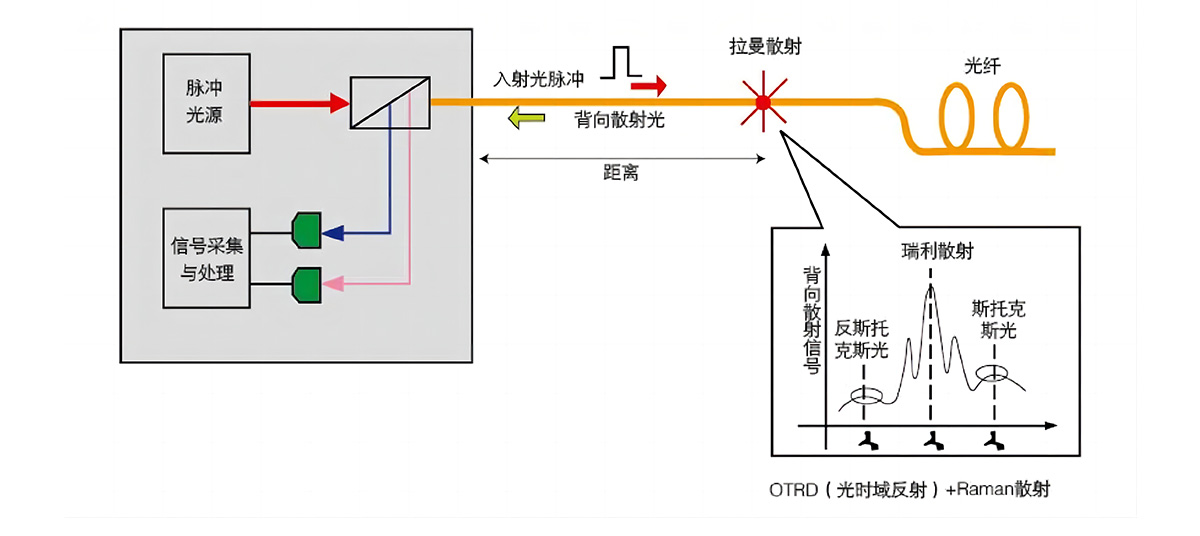

分布式光纖測溫原理

分布式光纖在線溫度監測是用于實時測量空間溫度場的傳感系統，在系統中光纖既是傳輸媒體也是傳感媒體。利用光纖的拉曼光譜效應，光纖所處空間各點溫度場調制了光纖中傳輸?shù)墓廨d波，經解調后實時地顯示光纖所在空間的溫度值，利用光時域反射(OTDR)技術，由光纖中的光傳播速度和背向光回波時間，能對所測各溫度點定位(類似于光雷達系統)。

產品特點

根據現場實際組件式構圖，直觀顯示監測對象，支持多屏多站分布式構圖

實時連續采集監測范圍內溫度信息，生成溫度曲線

可查詢歷史溫度數據進行二維或三維溫度數據分析

可設置多個分區、多種類型的報警規則

報警方式多樣

支持對報警數據進行處理，并可對報警歷史進行查詢

可對溫度數據和報警數據進行統計分析報表

支持多臺測溫主機組網監控，便于集中管理

系統可方便接入SCADA等主干監控網絡，支持向OPC等通用接口擴展

技術參數

監測距離 2km、4km、10km、30km
通道數 2、4、6、8、16通道，可定制
定位精度 0.1m
測溫精度 ±0.5℃
測量時間 1s~30s（取決于測量距離）
測溫范圍 -50℃~+750℃（取決于探測光纜）
光纖類型 多模50/125μm(兼容62.5/125μm)單模9/125μm

技術參數


  • 監測距離：2km、4km、10km、30km

    通道數：2、4、6、8、16通道，可定制

    定位精度：0.1m

    測溫精度：±0.5℃

    測量時間：1s~30s（取決于測量距離）

    測溫范圍：-50℃~+750℃（取決于探測光纜）

    光纖類型：多模50/125μm(兼容62.5/125μm)單模9/125μm
